4. - Считывание Ki и IMSI из оригинальной SIM карты
Запустите install.bat. Запустите и настройте порт и скорость обмена Sim Scan запустив c:\sim_scan\setup.bat file.

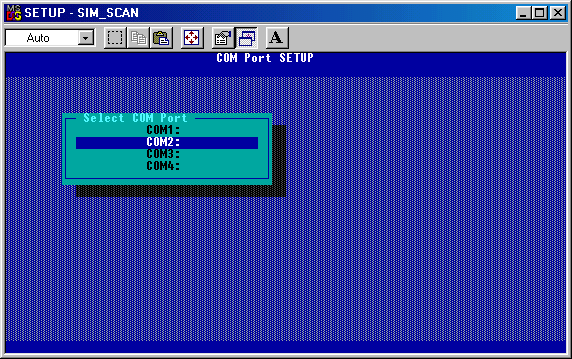

Рис1: Нажмите Alt+Enter, выберите COM порт,к которому подключён считыватель.

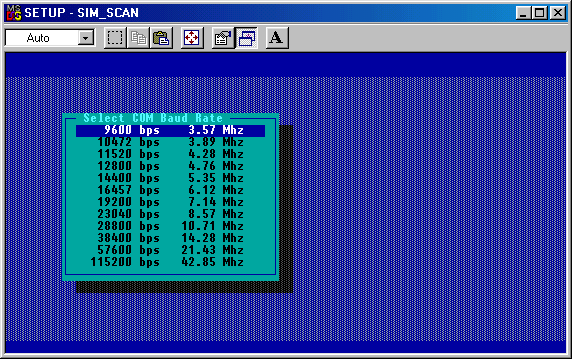

Рис 2: Выберите скорость обмена данными с картой (9600 bps 3.57 Mhz)

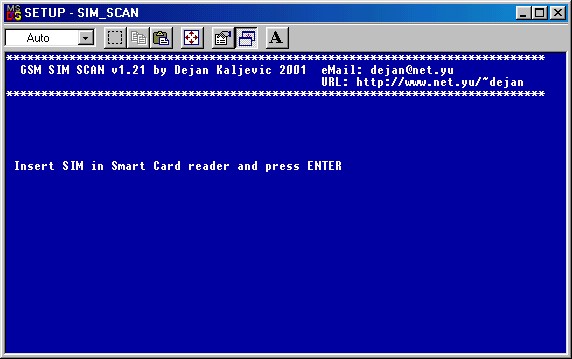

Рис 3: Вставьте Сим карту в считыватель и нажмите Enter

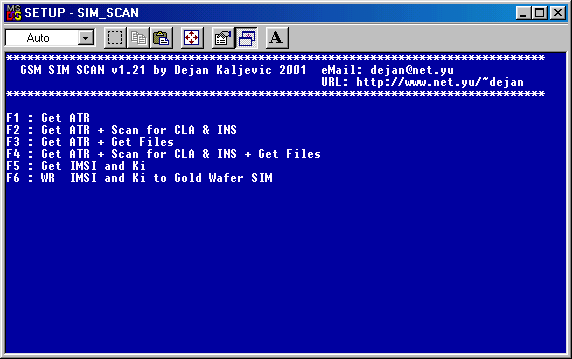

Рис 4: Жмите 'F5' - Get IMSI and Ki. Sim Scan начнет автоматически создавать файл par2.bin
Это может занять около часа.
Рис 5: Выберите режим высчитывания Ki
F1 – для не лимитированных карт. Большинство карт выпущенных после 2001 года имеют ограничение на кол-во подборов Ki (как правило это число равно 65535 (или FFFF в шестнадцатеричном исчислении)). Для карт, имеющих ограничение используйте F2 или F3. F3 – безопаснее, но медленней. На P-III 750 MHz и с резонатором 7.14 MHz этот процесс занимает около часа в режиме F1, около двух часов в режиме F2 и 20 часов в режиме F3.

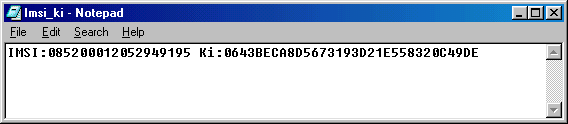

В конце концов, Sim Scan создаст файл c:\IMSI_KI.DAT, который можно просмотреть в блокноте.file named c:\Imsi_ki.dat
5. – Создание прошивок для Goldwafer

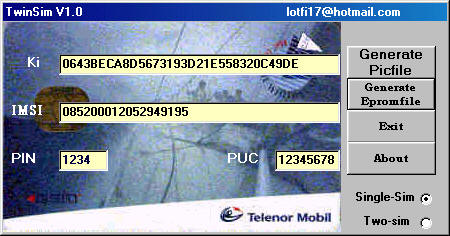

Запустите TwinSim 1.0 и выберите «Single-Sim», затем введите, полученные значения Ki и IMSI.Введите PIN и PUK коды (любые числа 4-х и 8-ми значные). После ввода нажмите кнопки «Generate Picfile» и «Generate Epromfile» Затем выйдите из программы. В папке, в которой нах-ся TwinSim создадутся два файла:pic16f84.hex и eprom.hex
6. – Сейчас нужно ковертировать eeprom.hex в eeprom.bin

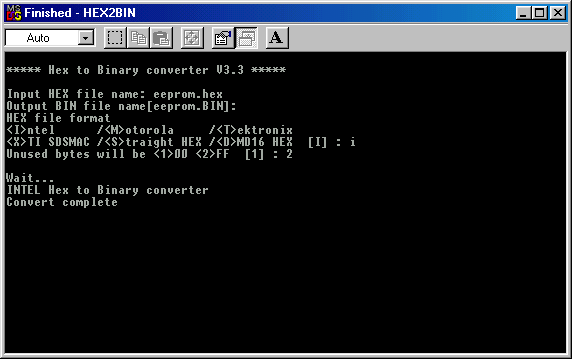

Eeprom.hex and hex2bin.exe должны нах-ся в одной директории. Запустите hex2bin.exe и сделайте все так, как показано на рисунке. Файл eeprom.bin появится в той же директории.

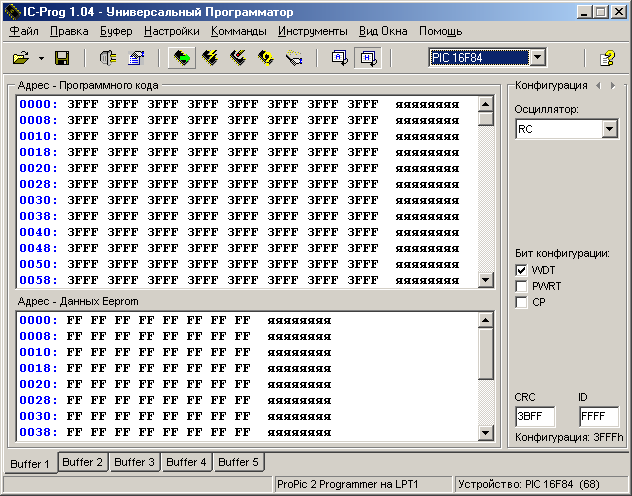

7. - Запустите IC-Prog 1.04 и настройте программатор.

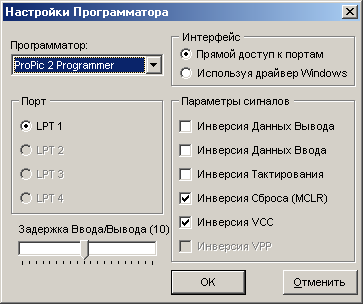

Выберите «Settings» --> «Hardware» когда программатор подключен к LPT порту.
После настройки программатора выберите PIC16F84 из списка микросхем.
Сейчас загрузите Winphoenix Loader.hex ,выбрав 'Файл' --> "Открыть файл'.
Далее нажмите кнопку программировать все.
8. – Программирование eeprom в Goldwafer.

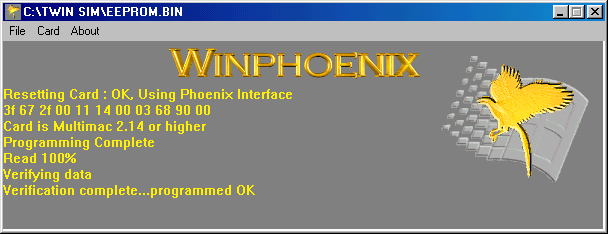

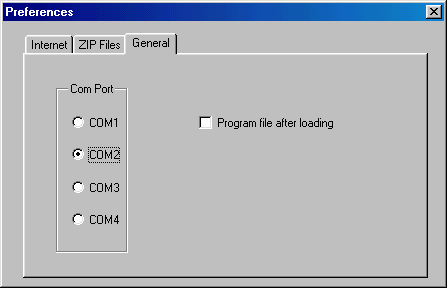

Вставьте goldwafer в считыватель и запустите WinPhoenix 1.06.Настройте порт, которому подключен считыватель. 'File' --> 'Preferences'

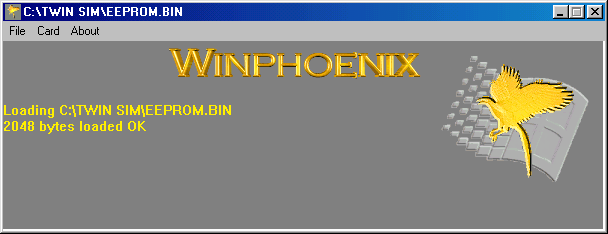

Выберите 'File' --> 'Load' и укажите eeprom.bin.
Выберите 'Card' --> 'Program' и eeprom.bin запишется в 24С16 goldwafer карты.
9. – Программирование pic16f84.hex в Goldwafer карту.

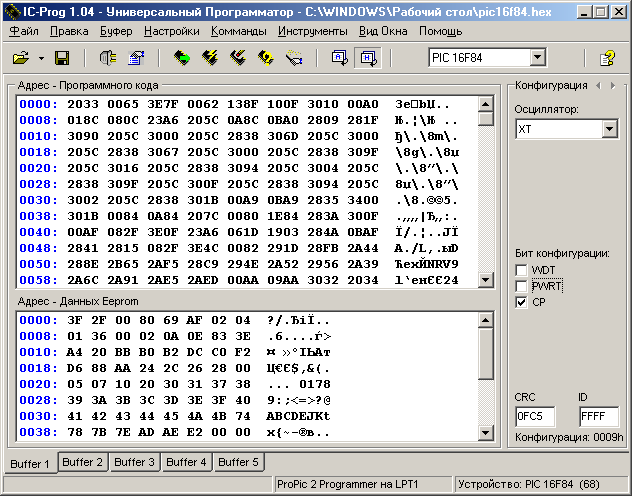

Запустите снова IC-Prog 1.04.
Загрузите pic16f84.hex и запрограммируйте микросхему.
Обратите внимание, что галочка на СР должна присутствовать.
|
